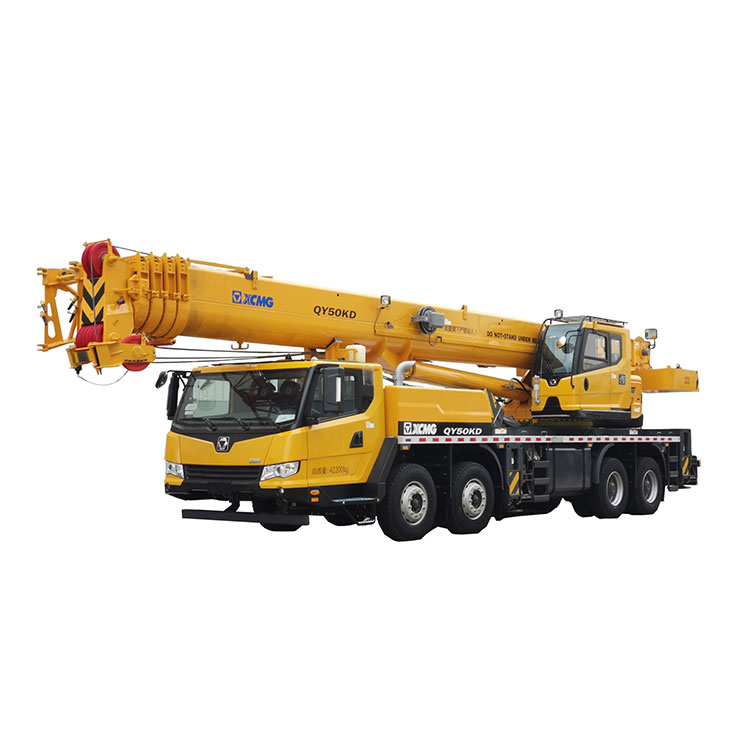

کوان یو کے اعلیٰ معیار کے 50 ٹن ٹرک کرین کا ڈھانچہ کمپیکٹ ہے، صنعت کی آپریٹنگ کارکردگی سب سے زیادہ ہے۔ لفٹنگ کی کارکردگی اور ایک جامع اپ گریڈ کی ڈرائیونگ کارکردگی، معروف حریف۔ دوہری پمپ سنگم ٹیکنالوجی، ایک جامع لیڈ کی آپریٹنگ کارکردگی.
فوائد اور جھلکیاں:
1. لیڈنگ لفٹنگ اور ڈرائیونگ پرفارمنس
پانچ سیکشن U-type booms. مضبوط لفٹنگ کارکردگی کے ساتھ بوم کی لمبائی 11.4m-43.5m ہے، جو ایک ہی صنعت میں ایک ہی ٹننج والی مصنوعات سے 5%-10% آگے ہے۔ اچھی متحرک کارکردگی، مضبوط گریڈ ایبلٹی اور اعلی ٹریفک ایبلٹی کے ساتھ ہائی پاور انجن۔ زیادہ سے زیادہ درجہ بندی اور زیادہ سے زیادہ سفر کی رفتار بالترتیب 42% اور 85km/h ہے۔
2. محفوظ آپریشن اور ڈرائیونگ کے ساتھ گرمی کی کھپت، برقی نظام وغیرہ کی وشوسنییتا کو بہتر بنایا گیا ہے۔
واٹر پروف کنیکٹر کلپ ربڑ کی شیٹ سے لیس ہے جس کے اندر بہترین پانی ناقابل تسخیر ہے اور تحفظ کی سطح IP65 تک پہنچ جاتی ہے۔ ایئر کنڈیشنگ کنڈینسر الگ سے نصب کیا گیا ہے، گرمی کے ڈوبنے کی صلاحیت میں تیزی سے بہتری آئی ہے اور ماحول کا درجہ حرارت 45 سے زیادہ تک پہنچ گیا ہے۔
XCMG ٹرک کرین QY50KA کی تفصیلات |
|||
تفصیل |
|
یونٹ |
پریمیٹر قدر |
مجموعی لمبائی |
|
ملی میٹر |
13930 |
مجموعی چوڑائی |
|
ملی میٹر |
2780 |
مجموعی اونچائی |
|
ملی میٹر |
3630 |
ایکسل بیس
|
پہلا، دوسرا محور |
ملی میٹر
|
1470 |
دوسرا، تیسرا ایکسل |
4300 |
||
3rd,4th axle |
1350 |
||
وہیل بیس |
|
ملی میٹر |
2304+2075 |
سامنے کا اوور ہینگ/رئیر اوور ہینگ |
|
ملی میٹر |
2389/2064یا 2376/2064 |
سامنے کی توسیع / پیچھے کی توسیع |
|
ملی میٹر |
2131/226 یا 2144/226 |
ٹریول کنفیگریشن میں گاڑی کا کل ماس |
|
کلو |
42200 |
ایکسل بوجھ |
سامنے کا محور |
کلو |
16200 |
|
پیچھے کا ایکسل |
|
26000 |
انجن ماڈل |
|
|
WD615.338 |
انجن ریٹیڈ پاور |
|
kw/(r/min) |
276/2200 |
انجن ریٹیڈ ٹارک |
|
N.m/(r/min) |
1500/1300-1600 |
زیادہ سے زیادہ سفر کی رفتار |
|
کلومیٹر فی گھنٹہ |
85 |
کم از کم مستحکم سفر کی رفتار |
|
کلومیٹر فی گھنٹہ |
2~3 |
کم از کم موڑ قطر |
|
m |
24 |
کم از کم گراؤنڈ کلیئرنس |
|
ملی میٹر |
327 |
زیادہ سے زیادہ گریڈ کی صلاحیت |
|
% |
42 |
نقطہ نظر کا زاویہ |
|
° |
19 |
روانگی کا زاویہ |
|
° |
15 |
بریک کا فاصلہ (30 کلومیٹر فی گھنٹہ پر، مکمل بوجھ) |
|
m |
≤10 |
تیل کی کھپت فی 100 کلومیٹر |
|
L |
40 |
ایکسلریشن سفر کے دوران بیرونی شور کی سطح |
|
dB (A) |
≤88 |
بیٹھنے کی جگہ پر شور کی سطح |
|
dB (A) |
≤90 |
پیکنگ |
عریاں پیک۔ اجناس کی پیکنگ مینوفیکچرر کی برآمدی معیاری پیکنگ کے مطابق ہو گی، سمندر اور اندرون ملک طویل فاصلے کی نقل و حمل کے لیے موزوں ہو گی۔ بیچنے والے کو شے کی خصوصی ضروریات کے مطابق نمی، جھٹکے اور زنگ کے خلاف اقدامات کرنا ہوں گے۔ |
||
مینوفیکچرر بغیر پیشگی اطلاع کے بہتر بہتری کے لیے تکنیکی تبدیلی/تبدیلی کا حق محفوظ رکھتا ہے۔ |
بالغ اور قابل اعتماد ڈبل پمپ سنگم تکنیک، موثر آپریشن کے فوائد کو برقرار رکھنے
ڈبل پمپ سنگم کی تکنیک ونچ کو بڑھانے اور گرنے، سست بوم اور لففنگ کو بڑھانے اور پیچھے ہٹانے میں اپنایا جاتا ہے، جو لفنگ اور توسیع اور پیچھے ہٹنے کے کاموں سے آگے ہے۔
ایئر ایڈ شفٹ گیئرز اور شفٹنگ فورس کا 45% کم ہو گیا ہے۔
بوسٹ سسٹم صرف کلچ پر قدم رکھ کر کام کرے گا جو شفٹ کرتے وقت گیئر باکس کو نقصان پہنچانے والے گیئرز سے مؤثر طریقے سے بچتا ہے۔ اسی صنعت کے مقابلے میں، شفٹ گیئرز کا 100mm فاصلہ اور 45% شفٹنگ فورس بالترتیب کم ہو جاتی ہے۔
